深圳市華聯歐國際貿易有限公司專注歐美工業品采購多年，質量保證，一站式采購，保證原裝正品，庫存齊全，集中采購，擁有十多年的采購經驗，公司規模逐漸擴大，貨期快，售后完善，以下是我們?yōu)槟榻B的《PEAK轉換器,德國PEAK轉換器PCAN-TJA1054》，歡迎隨時來咨詢！

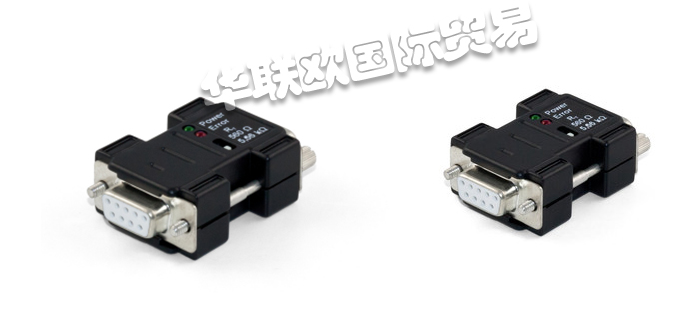

1、德國PEAK轉換器PCAN-TJA1054描述
PEAK轉換器PCAN-TJA1054總線轉換器在高速CAN總線(ISO 11898-2)和低速CAN總線(ISO 11898-3)之間建立連接。總線轉換器的可能用途尤其包括將PCAN系列（例如PCAN-USB）的CAN接口簡單連接到低速CAN總線。PCAN-TJA1054總線轉換器在以下設備之間建立連接一條高速CAN總線（ISO 11898-2）和一條低速CAN總線（ISO 11898-3）。最重要的潛在應用之一總線轉換器是峰值CAN之間的簡單連接接口（如PCN-USB）和低速CAN總線。低速CAN（LS-CAN）LS-CAN主要用于高達以下的低速應用乘用車為125千比特/秒。像高速罐（HS-CAN）一樣LS-CAN通過兩條導線差分傳輸信號。然而，其容錯能力（例如短路時）可自動提供只用一根線操作。
2、德國PEAK轉換器PCAN-TJA1054特點
①高速CAN到低速CAN的適配器
②傳輸速率高達125 kbit/s
③CAN收發器NXP PCA82C251和TJA1055
④用于低速CAN可切換的終端電阻（560歐姆/5.66 kOhm）
⑤電源指示燈
⑥錯誤LED（低速CAN）
⑦通過D-Sub、9針連接到CAN總線（根據CiA®106）
⑧電源(5 V)通過高速CAN連接的引腳1提供。PEAK-System的幾乎所有CAN接口都可以提供所需的電源
⑨工作溫度范圍擴展至-40至+85°C
3、德國PEAK轉換器PCAN-TJA1054特性
PEAK轉換器PCN-tja 1054設計用于直接連接HS-CAN組件（例如PCN-USB）。HS-CAN側有一個9引腳D-Sub連接器。確保HS-CAN組件始終連接或斷開PCANTJA1054時關閉。否則PCN-tja 1054或連接的硬件可能損壞或毀壞。在CAN_L和CAN_H之間有一個60?的終端電阻內部安裝。因此，額外的線路終端不連接的HS-CAN部件需要。對于電源，PCA-tja 1054使用+5 V直流電壓（Vmain）。這必須應用于HS-CAN連接器的引腳。
4、德國PEAK轉換器PCAN-TJA1054細節
PEAK轉換器低速CAN中的每個節點都有一個端接電阻。為整個CAN總線的最佳系統條件端接100?（所有端接的并聯連接電阻器）。單個節點應端接至少500最多6個k。為了簡化PCA-tja 1054與現有CAN的適配您可以在終端電阻器560和566k使用滑動開關。對于較小的CAN總線或測試單個組件，載玻片開關應設置為560。用于監控或配置現有的CAN總線已經針對以下方面進行了優化端接時，滑動開關應設置為566k，以最大限度地減少對總終止的影響。
5、德國PEAK轉換器PCAN-TJA1054作用
PEAK轉換器確保連接的HS-CAN部件的比特率與操作PCANTJA1054的LS-CAN總線的比特率相匹配。沒有比特率的轉換或自動適應在PCN-tja 1054中完成。LS-CAN收發器始終正常工作操作模式。低功率模式之一下的操作“睡眠”或“待機”是不可能的。因為PCN-tja 1054連接到其他硬件（例如控制器）僅通過CAN總線，PEAK轉換器不是能夠激活一種低功耗模式。如果PCAN-TJA1054應連接到使用低功率模式的機動車，應具備以下條件考慮了：在低功率模式下，機動車輛中的所有收發器都終止可以貼著電池。然而，PCN-tja 1054仍然終止對VCC的封鎖。CAN_L上的電壓調整為a高于或低于短路識別閾值的水平CAN _ L（7.3V）取決于網絡大小和終端。如果CAN_L上的電壓低于7.3 V，分流電流會導致機動車輛中電流消耗的增加。
鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都?xì)w原廠商所有。如有問題，請聯系我們。
