Antriebs-und Regeltechnik Schimpf GmbH是一家獨立的家族經營公司，總部位于斯瓦比亞瓦爾登布赫。在工業執行器及其組件的生產方面，他們是久經考驗的合作伙伴。他們代表品質、傳統和活力！他們的執行器在全球范圍內使用，每天都證明他們對自己和產品的高要求。不僅是他們的持續增長，而且高比例的老客戶也證實了他們?yōu)樗麄兲峁┳罴羊?qū)動解決方案的一貫方針。深圳市華聯歐國際貿易有限公司保證100%原裝正品，價格報價快速實惠，貨期短，可提供質量證書，經營多個品牌產品，與歐洲上千家多家供應商合作，一手價格，歐州正品貨源。以下就是我們?yōu)槟榻B的德國SCHIMPF控制閥產品安裝說明，歡迎您隨時與我們聯系購買。
一、德國SCHIMPF控制閥產品介紹

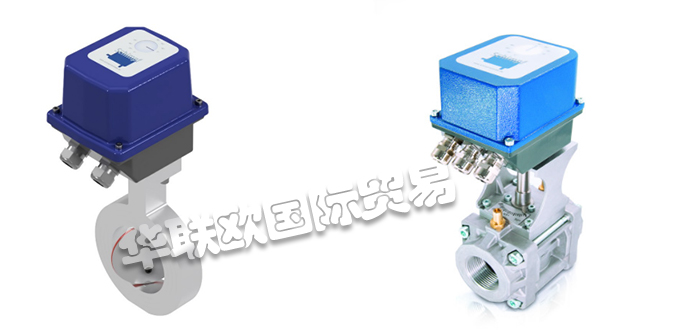

SVL燃氣量控制閥用于調節燃氣和空氣消耗裝置中的燃氣和冷空氣量。SVL控制閥與可旋轉氣缸配合進行數量控制。SCHIMPF控制閥控制氣缸設計用于體積流量和開度之間的近似線性關系。根據0°和90°之間的打開角度，為介質釋放不同尺寸的橫截面。當前設置的打開角度可以使用集成位置指示器讀取。控制閥有七種不同的尺寸可供選擇。使用Rp或NPT螺紋連接以從½”到2”管道直徑的多個增量進行安裝。
二、德國SCHIMPF控制閥產品
①符合歐盟法規2016/426（氣體燃料燃燒設備法規）的歐盟型式檢驗證書
②根據“燃氣用具（執行）和雜項修訂條例，UKSI 2018:389（經UKSI 2019:696修訂）”的英國型式檢驗證書
③SVL氣體流量控制閥已由TÜV SÜD Industrie Service GmbH進行了天然氣-氫氣混合物和氫氣作為流動介質的適用性測試
④材料：鋁
⑤七個尺寸增量：連接從½”到2”管道直徑（Rp或NPT）
三、德國SCHIMPF控制閥產品功能
SCHIMPF控制閥用于調節供應給空調設備的冷/熱空氣量，并對煙道中的煙氣進行節流。SVA系列控制閥適用于高達100℃的空氣。控制閥在SVH和SVHT系列中用于熱空氣和煙氣。SVH控制閥是適用于高達450°c的應用。SCHIMPF控制閥SVHT可用于介質溫度最高650℃SVA、SVH和SVHT系列中的控制閥不允許與符合歐盟法規2016/426的氣體燃料。SVG系列控制閥必須用于此目的。為了獲得更高的精度，SVA和SVHT控制閥可以使用減少的標稱寬度（減少一兩個標稱寬度）。這消除了對減速器。通過將閥門的開啟角度設置在0和之間來設定所需的流速90?？刂崎y包含一個運行平穩的回轉閥盤。閥盤SVA和SVHT公司還提供可選旋啟式密封系統，用于當閥門關閉時，降低最小流速。
四、德國SCHIMPF控制閥產品功能
所有SCHIMPF控制閥的閥盤都是旋啟式的。為了降低最小流速當閥門關閉時，閥盤也可以使用集成密封系統。所有閥門都配有一個外部方形部件，便于安裝Schimpf致動器或手柄。通過可選的手柄，0-90的體積流量可以連續調整和固定。SCHIMPF控制閥設定角度可以從刻度上讀出。也可為其他致動器定制軸端形式和適配器套件。對于較高介質溫度下的熱去耦，可以使用熱控制臺在阻尼器和致動器之間。熱控制臺有標準配置版本和長度加倍的版本。對于介質溫度高于100°C時，建議使用標準熱控制臺。對于媒體溫度超過450°C至650°C，雙倍長度熱控制臺應該用。全長尺寸范圍在DN 40到DN 150的SVA和SVHT系列的所有閥門都是總長度有30毫米和40毫米兩種。對于SVH和SVHT系列總長度取決于尺寸。SVA和SVHT系列的閥門可以提供螺紋連接(M4)在保護導體的連接器上。
五、德國SCHIMPF控制閥產品特性
SCHIMPF控制閥由于以下原因，SVH和SVHT必須在沒有塑料套管的情況下安裝材料對高溫的敏感性。安裝Schimpf驅動裝置；要在控制器上安裝Schimpf驅動器閥門，在閥門末端插入方形軸閥軸插入的方形插座中開車。確保的方形插座閥門的驅動和方形主軸大小相同。閥門固定在適當?shù)奈恢檬褂脙蓚€六角凹頭螺釘隨閥門提供。安裝時，確保驅動器處于正確的相對于閥門的位置（打開或關閉）已關閉）。選擇閥門時，還必須考慮閥門關閉時的泄漏率考慮進去。工作壓力的最大允許參數和還必須觀察壓差。為了最佳控制，微分壓力應保持在10毫巴以上。
六、德國SCHIMPF控制閥安裝說明
①安裝控制閥之前，所有受影響的必須關閉設備/機器/系統，如有必要，與主電源斷開
②插入下部雙頭螺栓（SVA，PN 10-40:使用塑料套筒）
③插入法蘭墊圈
④插入控制閥。安裝在允許的位置
⑤插入剩余的雙頭螺栓
⑥正確擰緊所有螺栓
⑦交叉擰緊螺栓（根據選擇擰緊力矩法蘭連接的相關標準和指南）
⑧確?？刂崎y安裝在中央
⑨確保安裝期間沒有施加機械應力
⑩安裝后必須進行泄漏測試和功能檢查控制閥。連接和安裝時，請遵循相關制造商的說明驅動裝置。必須檢查閥門位置
?避免控制閥與磚石、混凝土直接接觸墻壁或地板
?確?？刂崎y安裝在不合適的位置暴露在振動中
?允許的安裝位置（驅動要求還必須觀察驅動器）
